Vodeno hlađeni vijčani hladnjak

Temperatura okoline Kriogeni jednokompresorski dvostruki kompresori Vodeno hlađeni vijčani hladnjak

Vodeno hlađeni vijčani dvostupanjski rashladni uređaj s jednim kompresorom (-45 ℃)

Konvencionalni jednostupanjski vijčani kompresori postižu minimalnu temperaturu isparavanja od -40 ℃. Za postizanje nižih temperatura potreban je dvostupanjski kaskadni sustav. Istovremeno, uvjeti visokog omjera tlaka predstavljaju značajne izazove za tradicionalne jednostupanjske kompresore, uključujući prekomjerno curenje i povišene temperature pražnjenja. Ova ograničenja rezultiraju niskom učinkovitošću i pouzdanošću u ekstremnim radnim uvjetima. Dvostupanjska kompresija u jednoj jedinici učinkovito rješava te probleme.
Dvostupanjski kompresorski sustav nudi značajne prednosti poput kompaktnog otiska i pojednostavljene kontrole. U usporedbi s jednostupanjskim sustavima kompresije, pruža visoku učinkovitost i vrhunsku pouzdanost. Prikladno za različite industrije, uključujući proizvode za hlađenje niskih temperatura, procesno hlađenje, farmaceutske proizvode i biokemiju.

Vodeno hlađeni vijčani kaskadni rashladni uređaj (-55 ℃)
Ova serija postiže minimalne izlazne temperature vode do -8 ℃. Naši rashladni uređaji za ultra niske temperature kaskadne su rashladne jedinice koje je razvio naš glavni tehnički tim, koristeći desetljeća iskustva u dizajnu rashladnih uređaja za srednje do niske temperature i integrirajući napredne tehnologije domaćih i međunarodnih partnera. Odlikuje ih visoka učinkovitost, ušteda energije, prihvatljivost za okoliš i iznimna pouzdanost. Kaskadne jedinice prvenstveno se koriste za sekundarne rashladne tekućine u rasponu od -35 ℃ do -80 ℃, služeći aplikacijama u farmaceutskoj i kemijskoj industriji, kristalizaciji reaktora, visokovakuumskoj destilaciji, ispitivanju zrakoplovnih komponenti, povratu plina, hlađenju hrane, kriogenom skladištenju oružja i drugim okruženjima s niskom temperaturom.

Kontaktirajte nas odmah

+86 18921753771

E-mail

[email protected]

Izvedeno iz autentične europske tehnologije.
Osiguravanje temeljne tehnološke snage naših proizvoda.

PREV：Nema prethodnog članka
DALJE：Nema sljedećeg članka

Opis proizvoda
Specifikacije proizvoda

Vodeno hlađeni vijčani rashladni uređaj
Mogućnosti proizvoda
·Isparivač slane vode
· Potpuni povrat/djelomični povrat topline
·Posebno napajanje
·Bezstupanjska regulacija energije
·Upravljanje pumpom/rashladnim tornjem
· Daljinsko komunikacijsko povezivanje
· Pretvorba frekvencije

Značajke proizvoda
· Marka vijčanog kompresora QTwin koristi se uz visoku učinkovitost, nisku razinu buke, manje trošenja i dugo vrijeme rada.
· Četverostupanjska kontrola glasnoće ili 0%-100% automatska regulacija.
·Koristite kontrolu PLC mikroračunala iz Njemačke SIEMENS, s LCD ekranom osjetljivim na dodir, engleskim i kineskim sučeljem čovjek-stroj.
· Potpuna zaštita od kvara: zaštita od visokog i niskog tlaka, zaštita od ispuštanja zraka. zaštita od razine ulja, zaštita od protoka vode, zaštita od preokreta i nedostatka faze, zaštita od smrzavanja ohlađene vode, zaštita od prekomjerne količine rashladne vode.
·Širi raspon varijabilne temperature ohlađene vode kako bi se zadovoljili industrijski zahtjevi niske temperature.

Specifikacija proizvoda
· Rashladno sredstvo: R134A/R407C
·Kondenzator: Faktor onečišćenja 0,044m2,9C/KW
·Napajanje:380V/3P/50Hz
· Maksimalni pad tlaka vode u isparivaču/kondenzatoru: 1,0 MPa
·Isparivač: Faktor onečišćenja 0,018m2,9C/KW
·Dopuštena fluktuacija napona:±5%
·Dopuštena fluktuacija frekvencije:±2%

kompresor
Odaberite poluzatvoreni 5:6 asimetrični dvovijčani kompresor svjetski poznate marke. Mogućnost curenja brtve vratila je nula. Korištenjem rotirajućeg ispušnog dizajna, najnovijeg razvoja linije četvrte generacije, optimizirane opsegne brzine, izvrsnog dizajna zupčanika tako da jedinica ima veću učinkovitost kompresije, kompresijske komore motorne komore integralno lijevane visoke preciznosti. Kućište rotora s kompenzacijom dvostrukog tlaka vrlo je jako, nema ekspanzije čak ni u stanju visokog tlaka, a učinkovito smanjuje buku.

Izmjenjivač topline
Kondenzator i isparivač ove serijske jedinice usvajaju školjkasti i cjevasti izmjenjivač topline, koristeći novu visokoučinkovitu strukturu izmjenjivača topline, izmjenjivač topline usvaja najnapredniji i najučinkovitiji snop cijevi za izmjenjivač topline s jedinstvenim geometrijskim karakteristikama i, poboljšanom nukleatnom kipućom cijevi potrebnom jezgrom za isparavanje, ojačava tekućinu u cijevi i odgađa poremećaje u isto vrijeme, onečišćenje vodene strane, poboljšanje prijenosa topline, unutarnjeg zida kako bi se postigle najbolje performanse, usporedno s prethodnim dizajnom, jedinstveni dizajn učinkovitosti prijenosa topline povećan je za 30%. Cijev za isparavanje isparivača s unutarnjim vijčanim utorom na vanjskom konkavnom zupcu poboljšana tehnologija prijenosa topline kondenzatorska cijev s unutarnjim vijčanim utorom tehnologija reznih zuba, poboljšava učinkovitost prijenosa topline isparivača i kondenzatora i temperaturu isparavanja, te u konačnici poboljšava omjer energetske učinkovitosti jedinice.

PL
Dobro potpuno kinesko interaktivno sučelje je postići funkciju automatske kontrole prije nego što LCD zaslon proradi statue stroja u stvarnom vremenu, preciznu jedinicu za nadzor koja radi u optimalnom stanju, dodirnu ploču zapečaćenu, vodootpornu, otpornu na prašinu, otpornu na koroziju, s dugim vijekom trajanja ključa. Opremljen pumpama rashladnog sredstva, pumpama rashladne vode i funkcijom kontrole blokade ventilatora rashladnog tornja.

Hladnjaci za niske temperature
SW serija niskotemperaturnih rashladnih uređaja temeljena na poznatim robnim markama kao glavni poluhermetički vijčani kompresor, ugrađeni usisni filtar, uljni filtar, separatori ulja, sigurnosni ventil i zaštitni modul, bez curenja, niska buka, stabilan rad.

Vodeno hlađeni vijčani dvostupanjski rashladni uređaj s jednim kompresorom (-45 ℃)
Značajke proizvoda
· Dizajn modularne konfiguracije: Modularni dizajn za stupnjeve visokog i niskog tlaka omogućuje zamjenjivost između različitih razina tlaka.
· Klizač za pražnjenje stupnja visokog tlaka: Patentirani automatski mehanizam za pražnjenje za stupanj visokog tlaka. Čisti mehanički dizajn eliminira potrebu za vanjskim komponentama poput solenoidnih ventila, omogućujući jednostavno i učinkovito pokretanje kompresora s malim opterećenjem.
· Ugrađeni nepovratni usisni ventil: Za veće modele, uključuje strukturu ugrađenog nepovratnog usisnog ventila za smanjenje prostora za ugradnju.
· Optimizirani put protoka hlađenja motora: poboljšava učinkovitost kompresora uz osiguranje pouzdanog hlađenja motora, omogućavajući rad u iznimno širokom rasponu za vrhunsku prilagodljivost.
· Integrirani zračni filtar ekonomajzera: Pruža pouzdanu zaštitu kompresora i pojednostavljuje konfiguraciju sustava.

Vodeno hlađeni vijčani kaskadni rashladni uređaj (-55 ℃)
Značajke proizvoda
· Široki temperaturni raspon: Temperature sekundarne rashladne tekućine od -35°C do -80°C.
· Visoka pouzdanost: koristi polu-hermetičke vijčane kompresore za povećanje operativne učinkovitosti uz eliminiranje problema s curenjem uobičajenih kod otvorenih kompresora. Smanjuje dopunjavanje rashladnog sredstva i zamjenu brtve vratila, osiguravajući dugotrajan neprekidan rad.
· Potpuno automatizirano upravljanje: koristi naprednu Siemens PLC tehnologiju za potpuno automatizirani rad.
· Visoka učinkovitost i ušteda energije: poluhermetički vijčani kompresori s radom ekonomajzera povećavaju učinkovitost. Visokoučinkoviti uvozni izmjenjivači topline u nisko- i srednjotemperaturnim stupnjevima osiguravaju energetski učinkovit rad pri djelomičnim i punim opterećenjima.
· Modulacija kapaciteta: jedinica nudi kontrolu kapaciteta u četiri stupnja (25%, 50%, 75%, 100%) i bezstupanjsko podešavanje od 25% do 100%.
Profesionalna radna rješenja za uštedu energije: Prilagođeni procesi hlađenja prilagođeni zahtjevima klijenata, pružanje specijaliziranih proizvoda prilagođenih specifičnim potrebama.

Vodeno hlađeni vijčani rashladni uređaj (jedan kompresor)

JZ-
Vrsta			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Nazivni kapacitet hlađenja		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Nazivni kapacitet hlađenja		10⁴kcal/h	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Nazivna struja (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Regulacija energije		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Pad tlaka vode (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Veličina sučelja (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Pad tlaka vode (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Veličina sučelja (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Ukupne dimenzije	Duljina (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Širina (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Visina (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Težina	Težina stroja (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Težina	Radna težina (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Stanje: ulazna/izlazna temperatura rashladne vode 12C/7℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Temperaturni izraz: izlazna temperatura ohlađene vode 5℃-15℃; ulazna temperatura rashladne vode 19℃-33℃.

Vodeno hlađeni vijčani rashladni uređaj (dvostruki kompresori)

JZ-
Vrsta			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Nazivni kapacitet hlađenja		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Nazivni kapacitet hlađenja		10⁴kcal/h	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A										Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Nazivna struja (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Regulacija energije		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Pad tlaka vode (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Veličina sučelja (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Pad tlaka vode (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Veličina sučelja (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Ukupne dimenzije	Duljina (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Širina (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Visina (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Težina	Težina stroja (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Težina	Radna težina (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Uvjeti: Ulazna/izlazna temperatura rashladne vode 0℃/-5℃, Ulazna/izlazna temperatura kondenzirane vode 30℃/35℃. Temperaturni termin: izlazna temperatura ohlađene vode -7℃~5℃, ulazna temperatura rashladne vode 19℃~33℃. Hlađenoj vodi treba dodati 25% glikolne vode ili 20% kalcijevog klorida kao antifriz.

Vodeno hlađeni vijčani hladnjak (četiri kompresora)

JZ-
Vrsta			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Nazivni kapacitet hlađenja		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/h	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		432	472	504	520	600	668	708	796
	Nazivna struja (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Regulacija energije		0-6,25%-12,5%-18,75%-..100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Pad tlaka vode (kPa)		95
	Veličina sučelja (mm)		DN2002DN2502
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Pad tlaka vode (kPa)		90
	Veličina sučelja (mm)		DN2002DN2502
Rashladno sredstvo	Vrsta		R134A
	Rashladno sredstvo volume(kg)		360	400	440	480	560	660	680	740
Ukupne dimenzije	Duljina (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Širina (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Visina (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Težina	Težina stroja (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Radna težina (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Uvjet: Ulazna temperatura rashladne vode V izlazna temperatura 12 ℃/7 ℃ Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Temperaturni izraz: izlazna temperatura ohlađene vode 5 ℃ ~ 15 ℃, ulazna temperatura rashladne vode 19 ℃ ~ 33 ℃.

Niskotemperaturni vodeno hlađeni hladnjak (jedan kompresor) -5 ℃

JZ-
Vrsta			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Nazivni kapacitet hlađenja		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Nazivni kapacitet hlađenja		10⁴kcal/h	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Nazivna struja (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Regulacija energije		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Pad tlaka vode (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Veličina sučelja (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Pad tlaka vode (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Veličina sučelja (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Ukupne dimenzije	Duljina (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Širina (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Visina (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Težina	Težina stroja (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Težina	Radna težina (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Uvjet: ulazna/izlazna temperatura rashladne vode 0℃/-5℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃ Temperaturni termin: izlazna temperatura ohlađene vode -7℃~5℃; Ulazna temperatura rashladne vode 19℃~33℃. Hlađenoj vodi treba dodati 25% glikolne vode ili 20% kalcijevog klorida kao sredstva protiv smrzavanja.

Niskotemperaturni vodeno hlađeni rashladni uređaj (dvostruki kompresori) -5 ℃

JZ-
Vrsta			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Nazivni kapacitet hlađenja		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Nazivni kapacitet hlađenja		10⁴kcal/h	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Nazivna struja (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Regulacija energije		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Pad tlaka vode (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Veličina sučelja (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Pad tlaka vode (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Veličina sučelja (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Ukupne dimenzije	Duljina (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Širina (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Visina (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Težina	Težina stroja (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Težina	Radna težina (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Uvjet: temperatura ulazne/izlazne vode za hlađenje 0℃/-5℃; Temperatura kondenzirane vode na ulazu/izlazu 30℃/35℃ Temperaturni termin: izlazna temperatura ohlađene vode -7℃~5℃; Ulazna temperatura rashladne vode 19℃-33℃. Hlađenoj vodi treba dodati 25% glikolne vode ili 20% kalcijevog klorida kao antifriz.

Niskotemperaturni vodeno hlađeni hladnjak (jedan kompresor) -15 ℃

JZ-
Vrsta			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Nazivni kapacitet hlađenja		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Nazivni kapacitet hlađenja		10⁴kcal/h	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Nazivna struja (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Regulacija energije		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Pad tlaka vode (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Veličina sučelja (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Pad tlaka vode (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Veličina sučelja (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Ukupne dimenzije	Duljina (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Širina (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Visina (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Težina	Težina stroja (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Težina	Radna težina (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Stanje: ulazna/izlazna temperatura rashladne vode -10℃/-15℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Temperaturni termin: izlazna temperatura ohlađene vode -17℃~-7℃; Ulazna temperatura rashladne vode 19℃~33℃. Hlađenoj vodi treba dodati 40% glikolne vode ili 25% kalcijevog klorida kao antifriz.

Niskotemperaturni vijčani rashladni uređaj s vodenim hlađenjem (dvostruki kompresori) -15 ℃

Sw-
Vrsta			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Nazivni kapacitet hlađenja		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Nazivni kapacitet hlađenja		10⁴kcal/h	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Nazivna struja (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Regulacija energije		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Pad tlaka vode (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Veličina sučelja (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Pad tlaka vode (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Veličina sučelja (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Rashladno sredstvo	Vrsta		R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Ukupne dimenzije	Duljina (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Širina (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Visina (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Težina	Težina stroja (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Težina	Radna težina (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Stanje: temperatura ulazne/izlazne vode za hlađenje -10 ℃/-15 ℃; temperatura ulazne/izlazne vode kondenzata 30 ℃/35 ℃ Temperaturni termin: izlazna temperatura ohlađene vode-17℃~-7℃; Ulazna temperatura rashladne vode 19℃~33℃. Hlađenoj vodi treba dodati 40% glikolne vode ili 25% kalcijevog klorida kao antifriz.

Niskotemperaturni vodeno hlađeni rashladni uređaj (jedan kompresor) -25 ℃
sw-
Vrsta			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	DOMAĆIN	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290ST
Nazivni kapacitet hlađenja		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Nazivni kapacitet hlađenja		10⁴kcal/h	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Nazivna struja (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Regulacija energije		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Pad tlaka vode (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Veličina sučelja (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Pad tlaka vode (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Veličina sučelja (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Rashladno sredstvo	Vrsta		R134A										R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Ukupne dimenzije	Duljina (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Širina (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Visina (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Težina	Težina stroja (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Težina	Radna težina (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Stanje: ulazna/izlazna temperatura rashladne vode-20℃/-25℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Temperaturni termin: izlazna temperatura ohlađene vode-27℃~17℃; Ulazna temperatura rashladne vode 19℃-33℃; Hlađenoj vodi treba dodati 50% glikolne vode ili 27% kalcijevog klorida prema potrebi.

Niskotemperaturni vijčani rashladni uređaj s vodenim hlađenjem (dvostruki kompresori) -25 ℃

Sw-
Vrsta			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Nazivni kapacitet hlađenja		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Nazivni kapacitet hlađenja		10⁴kcal/h	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Nazivna struja (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Regulacija energije		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Pad tlaka vode (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Veličina sučelja (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Pad tlaka vode (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Veličina sučelja (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Rashladno sredstvo	Vrsta		R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Ukupne dimenzije	Duljina (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Širina (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Visina (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Težina	Težina stroja (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Težina	Radna težina (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Uvjet: temperatura ulazne/izlazne rashladne vode-20℃/-25℃; ulazna/izlazna temperatura kondenzatne vode 30℃/35℃ Temperaturni izraz: temperatura na izlazu ohlađene vode-27℃~17℃; Ulazna temperatura rashladne vode 19℃-33℃; Hlađenoj vodi treba dodati 50% glikolne vode ili 27% kalcijevog klorida prema potrebi.

Niskotemperaturni vijčani rashladni uređaj s vodenim hlađenjem (jedan kompresor) -35 ℃

Sw-
Vrsta			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Nazivni kapacitet hlađenja		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Nazivni kapacitet hlađenja		10⁴kcal/h	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Nazivna struja (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Regulacija energije		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Pad tlaka vode (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Veličina sučelja (mm)		DN40				DN50				DN65		DN80				DN100
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Pad tlaka vode (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Veličina sučelja (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Rashladno sredstvo	Vrsta		R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Ukupne dimenzije	Duljina (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Širina (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Visina (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Težina	Težina stroja (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Težina	Radna težina (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Stanje: ulazna/izlazna temperatura rashladne vode-30℃/-35℃; Ulazna/izlazna temperatura kondenzirane vode 30℃/35℃. Pojam temperature: izlazna temperatura ohlađene vode -37℃~-27℃; Ulazna temperatura rashladne vode 19℃-33℃; Hlađenoj vodi treba dodati 57% glikolne vode ili 30% kalcijevog klorida prema potrebi.

Niskotemperaturni vijčani rashladni uređaj s vodenim hlađenjem (dvostruki kompresori) -35 ℃

Sw-
Vrsta			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Nazivni kapacitet hlađenja		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Nazivni kapacitet hlađenja		10⁴kcal/h	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Nazivna struja (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Regulacija energije		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Isparivač	Vrsta		Suhi cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Pad tlaka vode (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Veličina sučelja (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Pad tlaka vode (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Veličina sučelja (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Rashladno sredstvo	Vrsta		R134A
Rashladno sredstvo	Rashladno sredstvo volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Ukupne dimenzije	Duljina (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Širina (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Visina (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Težina	Težina stroja (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Težina	Radna težina (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Stanje: ulazna/izlazna temperatura rashladne vode-20℃/-25℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Temperaturni termin: izlazna temperatura ohlađene vode-27℃~17℃; Ulazna temperatura rashladne vode 19℃-33℃; Hlađenoj vodi treba dodati 57% glikolne vode ili 30% kalcijevog klorida prema potrebi.

Vodeno hlađeni vijčani dvostupanjski rashladni uređaj s jednim kompresorom (-45 ℃)
JZ-
Vrsta			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Nazivni kapacitet hlađenja		kW	35	38	48	50	125	135
Nazivni kapacitet hlađenja		10⁴kcal/h	3	3.3	4.1	4.3	10.7	11.6
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
kompresor	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Ulazna snaga hlađenja (kW)		33	37	40	46	116	131
	Nazivna struja (A)		56	64	68	78	196.5	222
	Regulacija energije		0-25%-50%-75%-100%
Isparivač	Vrsta		Izmjenjivač topline visoke učinkovitosti od nehrđajućeg čelika
	Protok (m³/h)		16	17	22	24	58	62
	Pad tlaka vode (kPa)		95	95	95	95	120	120
	Veličina sučelja (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondenzator	Vrsta		Cijevni izmjenjivač topline visoke učinkovitosti
	Protok (m³/h)		20	20	28	28	72	78
	Pad tlaka vode (kPa)		80	80	80	80	46	46
	Veličina sučelja (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Rashladno sredstvo			R134A
Ukupne dimenzije	Duljina (mm)		2880	2880	3200	3200	4100	4100
	Širina (mm)		1100	1100	1100	1100	1300	1300
	Visina (mm)		1650	1680	1800	1850	2100	2150
Težina	Težina stroja (kg)		1280	1330	1850	1920	4500	4560
Težina	Radna težina (kg)		1380	1420	2020	2080	4950	5050
Uvjet Ulazna/izlazna temperatura rashladne vode -40 ℃ /-45 ℃ Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Pojam temperature: izlazna temperatura ohlađene vode -47℃~-37°C; Ulazna temperatura rashladne vode 19℃~33℃. Hlađenoj vodi treba dodati 60% glikolne vode kao sredstva protiv smrzavanja.

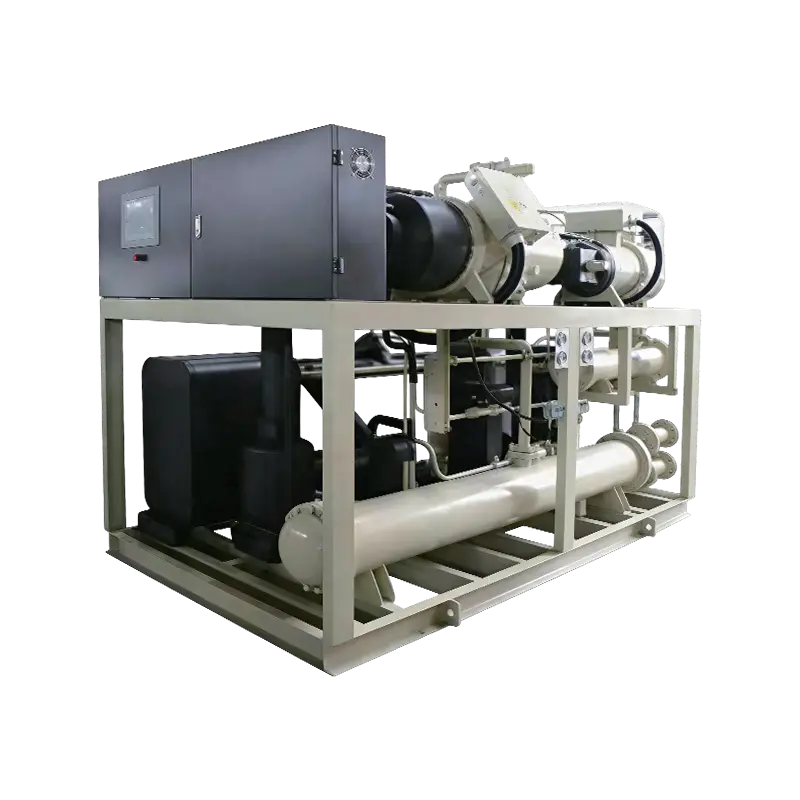

Kaskadni vijčani rashladni uređaj hlađen vodom (-55°C)
JZ-
Vrsta			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Nazivni kapacitet hlađenja		kW	65	90	125	170	210	250	330
Nazivni kapacitet hlađenja		10⁴kcal/h	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Kontrola trčanja			Koristite PLC kontrolu mikroračunala
Napajanje			380V/3N/50HZ
Vrsta pokretanja			Y-A
Niska razina tlaka	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Rashladno sredstvo		R23
	Ohladiti		Etanol
	Ulazna snaga hlađenja (kW)		30	39	52	69	82	98	125
	Nazivna struja (A)		70	93	128	172	205	245	315
	Protok (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Pad tlaka vode (kPa)		95	100	100	110	110	120	120
	Veličina sučelja (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Isparivač		Izmjenjivač topline visoke učinkovitosti od nehrđajućeg čelika
Visoka razina tlaka	Vrsta		Poluzatvoreni 5:6 asimetrični dvovijčani kompresor
	Rashladno sredstvo		R134A/R404A
	Ulazna snaga hlađenja (kW)		46	60	80	105	130	160	205
	Nazivna struja (A)		121	153	202	265	335	390	500
	Protok (m³/h)		28	38	51	69	85	102	132
	Pad tlaka vode (kPa)		70	70	70	75	75	80	80
	Veličina sučelja (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondenzator		Cijevni izmjenjivač topline visoke učinkovitosti
Ukupne dimenzije	Duljina (mm)		3000	3000	3200	3200	3200	5000	5000
	Širina (mm)		1800	1800	1800	1800	1800	1900	1900
	Visina (mm)		1750	1800	1800	1850	1950	2250	2450
Težina stroja (kg)			1850	2100	2300	2600	2800	3900	4500
Stanje: ulazna/izlazna temperatura rashladne vode -50℃/-55℃; Ulazna/izlazna temperatura kondenzirane vode 30 ℃/35 ℃. Pojam temperature: izlazna temperatura ohlađene vode -57℃~-47℃; Ulazna temperatura rashladne vode 19℃~33℃. Ohlađenoj vodi treba dodati etanol kao sredstvo protiv smrzavanja.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

O Soouneyju.

Tehnološko mjerilo u sektoru industrijskog hlađenja

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Temperatura okoline Kriogeni jednokompresorski dvostruki kompresori Vodeno hlađeni vijčani hladnjak Suppliers and Wholesale Temperatura okoline Kriogeni jednokompresorski dvostruki kompresori Vodeno hlađeni vijčani hladnjak Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Područje stranice
0

Osnovan
0+

Zaposlenici

Pročitajte više

2026-08-05 Vijesti iz industrije
Jedinica klima uređaja u kabinetu: značajke, primjene i vo...
A Jedinica klima uređaja u kabinetu je kompaktni rashladni sustav montiran izravno na električno kućište kako bi PLC-ovi, pogoni i upravljačke komponente održavali unutar sigurne radne temperature. Za razliku od sobnog klima uređaja, on nikada ne miješa vanjski z...
Learn More
2026-07-29 Vijesti iz industrije
Klima uređaj u strojarnici: Primjena, prednosti i vodič za...
Elektroničke komponente kvare se brže u vrućim, prašnjavim okruženjima nego u gotovo svim drugim uvjetima s kojima se suočava industrijska kontrolna soba. A strojarnica kabinet klima uređaj rješava oba problema odjednom, održavajući zapečaćeno kućište na stabilno...
Learn More
2026-07-22 Vijesti iz industrije
Što industrijske rashladne uređaje sa zračnim hlađenjem či...
Kontinuirane proizvodne linije kvare se na skupe načine kada se temperature procesa mijenjaju, što je razlog zašto se tako mnogo postrojenja standardizira na industrijski rashladni uređaj hlađen zrakom umjesto vodeno hlađenog sustava. Odbijanjem topline izravno u...
Learn More

Poznavanje industrije

Kako kriogeni vodom hlađeni vijčani hladnjak postiže ultra niske temperature?

U modernim industrijskim aplikacijama za hlađenje, postizanje ultra-niskih temperatura nije samo stvar povećanja kapaciteta hlađenja - to zahtijeva preciznu termodinamičku kontrolu, specijaliziranu arhitekturu sustava i naprednu integraciju komponenti. The kriogeni vodom hlađeni vijčani rashladni uređaj predstavlja profinjeno rješenje dizajnirano za učinkovit rad u ekstremnim temperaturnim uvjetima uz zadržavanje stabilnosti, pouzdanosti i energetske učinkovitosti.

Temeljni princip hlađenja

U svojoj jezgri, kriogeni vodeno hlađeni vijčani rashladni uređaj radi na temelju rashladnog ciklusa kompresije pare, poboljšanog višestupanjskom kompresijom, optimiziranim odabirom rashladnog sredstva i preciznim upravljanjem toplinom.

Pregled temeljnog procesa

Pozornica	Opis	Funkcija
Kompresija	Pare rashladnog sredstva niske temperature su komprimirane	Povećava pritisak i temperaturu
Kondenzacija	Toplina se odvodi vodenim hlađenjem	Pretvara paru u tekućinu
Ekspanzija	Tlak pada kroz ekspanzioni uređaj	Proizvodi rashladno sredstvo niske temperature
Isparavanje	Rashladno sredstvo apsorbira toplinu iz procesnog medija	Postiže ultranisko hlađenje

Kako bi se postigle kriogene temperature, sustav obično integrira višestupanjske ili kaskadne cikluse hlađenja, omogućujući postupno smanjenje temperature uz održavanje termodinamičke učinkovitosti.

Uloga tehnologije vijčanog kompresora

Vijčani kompresor je glavna pogonska komponenta sustava. U usporedbi s tradicionalnim klipnim kompresorima, pruža kontinuiranu, stabilnu kompresiju s minimalnim vibracijama.

Ključne prednosti

Kontinuirani proces kompresije osigurava nesmetan rad
Visoka volumetrijska učinkovitost poboljšava učinak hlađenja
Prilagodljivost širokog opterećenja podržava promjenjive radne uvjete
Smanjeno mehaničko trošenje povećava dugovječnost sustava

U kriogenom vodom hlađenom vijčanom hladnjaku, kompresor je često optimiziran za rashladna sredstva niske temperature, osiguravajući dosljednu izvedbu čak i pod ekstremnim omjerima tlaka.

Višestupanjski i kaskadni rashladni sustavi

Postizanje ultraniskih temperatura zahtijeva više od jedne rashladne petlje. Većina sustava koristi ili:

Višestupanjska kompresija

Sekvencijalni stupnjevi kompresije smanjuju toplinski stres
Poboljšava učinkovitost pri nižim temperaturama isparavanja
Minimizira gubitak energije tijekom rada

Kaskadno hlađenje

Koristi dva ili više neovisnih rashladnih krugova
Svaki krug radi unutar optimalnog raspona temperature
Izmjena topline se odvija između stupnjeva za progresivno hlađenje

Vrsta sustava	Struktura	Temperaturna sposobnost	Učinkovitost
Jednostupanjski	Jednostavna petlja	Umjereno niska temperatura	Umjereno
Višestupanjski	Sekvencijalno sažimanje	Niže temperaturno područje	viši
Kaskadni sustav	Višestruke petlje	Ultra niske temperature	Optimalno

Važnost sustava vodenog hlađenja

Za razliku od sustava hlađenja zrakom, vodeno hlađenje osigurava vrhunsku učinkovitost odbijanja topline, što je kritično za kriogeni rad.

Prednosti vodenog hlađenja

Veći koeficijent prolaza topline
Stabilna temperatura kondenzacije
Poboljšana učinkovitost sustava pod teškim opterećenjima
Smanjeni utjecaj temperature okoline

Vodeno hlađeni kondenzator osigurava da se toplina izvučena iz procesa učinkovito uklanja, omogućujući rashladnom sredstvu da se učinkovito kondenzira čak i pri visokim razinama kompresije.

Odabir rashladnog sredstva za kriogene performanse

Izbor rashladnog sredstva izravno utječe na dosegljivi temperaturni raspon i učinkovitost sustava.

Ključna razmatranja

Nisko vrelište za kriogene primjene
Visoka latentna toplina za učinkovit prijenos energije
Kemijska stabilnost na niskim temperaturama
Usklađenost s okolišem

Svojstvo rashladnog sredstva	Utjecaj na sustav
Vrelište	Određuje minimalnu temperaturu koju je moguće postići
Latentna toplina	Utječe na kapacitet hlađenja
Toplinska stabilnost	Osigurava siguran rad
Kompatibilnost	Utječe na izbor materijala

Napredni sustavi mogu koristiti miješana ili stupnjevita rashladna sredstva za optimizaciju performansi u različitim temperaturnim zonama.

Učinkovitost izmjene topline i dizajn

Učinkovita izmjena topline neophodna je za postizanje ultraniskih temperatura.

Ključni izmjenjivači topline

Isparivač : Apsorbira toplinu iz procesnog medija
Kondenzator : Otpušta toplinu vodi za hlađenje
Međuizmjenjivač topline (u kaskadnim sustavima): prenosi toplinu između stupnjeva

Značajke dizajna

Povećana površina za bolji prijenos topline
Optimizirani kanali protoka za ravnomjernu distribuciju
Materijali otporni na koroziju za dugotrajnu izdržljivost

Odabir materijala za rad na niskim temperaturama

Kriogeni uvjeti postavljaju stroge zahtjeve za performanse materijala.

Usporedba materijala

Materijal	Prednosti	Ograničenja	Primjena
Nehrđajući čelik	Izvrsna otpornost na koroziju	viši cost	Izmjenjivači topline
Bakrene legure	Visoka toplinska vodljivost	Ograničena čvrstoća na niskim temperaturama	Cijevi
Aluminijske legure	Lagan i učinkovit	Umjereno durability	Komponente za prijenos topline
Specijalni polimeri	Otpornost na kemikalije	Temperaturna ograničenja	Brtveni elementi

Odabir materijala osigurava strukturni integritet i sprječava lomljivost u ekstremno hladnim uvjetima.

Inteligentna kontrola i automatizacija

Moderni kriogeni vodom hlađeni vijčani rashladni uređaji uvelike se oslanjaju na napredne upravljačke sustave za održavanje preciznosti.

Funkcije upravljačkog sustava

Praćenje temperature u stvarnom vremenu
Automatsko podešavanje opterećenja
Regulacija tlaka i protoka
Sigurnosna zaštita i dijagnostika kvarova

Ovi sustavi omogućuju preciznu temperaturnu stabilnost, što je ključno u industrijama kao što su farmaceutska, kemijska obrada i napredna proizvodnja.

Funkcionalne mogućnosti i industrijske primjene

Funkcionalni pregled

Funkcija	Opis
Hlađenje na ultra niskoj temperaturi	Postiže temperature daleko ispod uobičajenih rashladnih uređaja
Kontinuirani rad	Podržava 24/7 industrijske procese
Optimizacija energije	Smanjuje operativne troškove
Stabilnost procesa	Održava dosljedne toplinske uvjete

Tipične primjene

Hlađenje kemijskom reakcijom
Farmaceutska proizvodnja
Obrada poluvodiča
Ispitivanje materijala u zrakoplovstvu
Niskotemperaturni sustavi skladištenja

Integracija s industrijskim sustavima

Kriogeni vodom hlađeni vijčani rashladni uređaj često je integriran u veće procesne sustave.

Značajke integracije

Modularni dizajn za skalabilnost
Kompatibilnost s postojećom rashladnom infrastrukturom
Fleksibilna konfiguracija za različite industrije

Shanghai Soouney Refrigeration Equipment Co., Ltd. igra ključnu ulogu u unapređenju ove tehnologije. Kao visokotehnološko poduzeće koje integrira istraživanje i razvoj, proizvodnju i prodaju, tvrtka je uspostavila snažnu tržišnu poziciju u području industrijskog hlađenja. Njegova stručnost u klimatizacijskim uređajima za ormare i industrijskim rashladnim uređajima odražava njegovo duboko razumijevanje integracije sustava i optimizacije performansi.

Ostali proizvođači industrijskih rashladnih uređaja također pridonose inovacijama sustava kroz poboljšanja u dizajnu kompresora, učinkovitosti izmjene topline i inteligentnim kontrolnim tehnologijama, dodatno povećavajući pouzdanost kriogenih rashladnih sustava.

Razmatranja energetske učinkovitosti

Unatoč radu na ekstremno niskim temperaturama, moderni sustavi dizajnirani su za energetsku učinkovitost.

Strategije učinkovitosti

Pogoni varijabilne frekvencije (VFD)
Optimizirani omjeri kompresije
Napredne tehnike izolacije
Mogućnosti povrata topline

Ove značajke smanjuju potrošnju energije uz održavanje visokih performansi hlađenja.

Zaključak

Kriogeni vodom hlađeni vijčani rashladni uređaj postiže ultra niske temperature kombinacijom naprednih termodinamičkih ciklusa, učinkovite tehnologije vijčanog kompresora, optimiziranog odabira rashladnog sredstva i sustava za izmjenu topline visokih performansi. Njegova sposobnost održavanja stabilnosti u ekstremnim uvjetima čini ga nezamjenjivim u industrijama koje pokreću preciznost.

Integracijom inteligentnih kontrola, robusnih materijala i učinkovitog vodenog hlađenja, ovi sustavi daju pouzdane i dosljedne kriogene performanse, zadovoljavajući sve veću potražnju za primjenama na ultra niskim temperaturama.

FAQ

1. Koji temperaturni raspon može postići kriogeni vodom hlađeni vijčani rashladni uređaj?
Ovisno o dizajnu sustava može doseći ekstremno niske temperature, često daleko ispod konvencionalnih industrijskih rashladnih uređaja, posebno kada se koriste kaskadni rashladni sustavi.

2. Zašto je vodeno hlađenje poželjno u kriogenim rashladnim uređajima?
Vodeno hlađenje omogućuje učinkovitije odbijanje topline i stabilan rad, što je bitno za održavanje ultraniskih temperatura.

3. Koje industrije obično koriste kriogene vodom hlađene vijčane rashladne uređaje?
Naširoko se koriste u farmaceutici, kemijskoj obradi, proizvodnji poluvodiča i ispitivanju zrakoplova.

4. Kako vijčani kompresor poboljšava performanse u kriogenim sustavima?
Osigurava kontinuiranu, stabilnu kompresiju uz visoku učinkovitost i minimalne vibracije, što ga čini prikladnim za zahtjevne primjene pri niskim temperaturama.

5. Koji čimbenici utječu na učinkovitost kriogenog hladnjaka?
Ključni čimbenici uključuju izbor rashladnog sredstva, dizajn kompresora, učinkovitost izmjenjivača topline i optimizaciju kontrole sustava.

Napredna proizvodnja

U skladu s globalno vodećim
Istraživanje rashladne opreme
Razvojni standardi

Potpuno automatizirane linije za sklapanje

Korištenje tehnologija automatizirane montaže za povećanje učinkovitosti proizvodnje i proizvoda dosljednost.

Platforme za testiranje više uvjeta

Simuliranje performansi proizvoda u različitim okruženjima i uvjetima kako bi se osiguralo pouzdanost u različitim aplikacijama.
